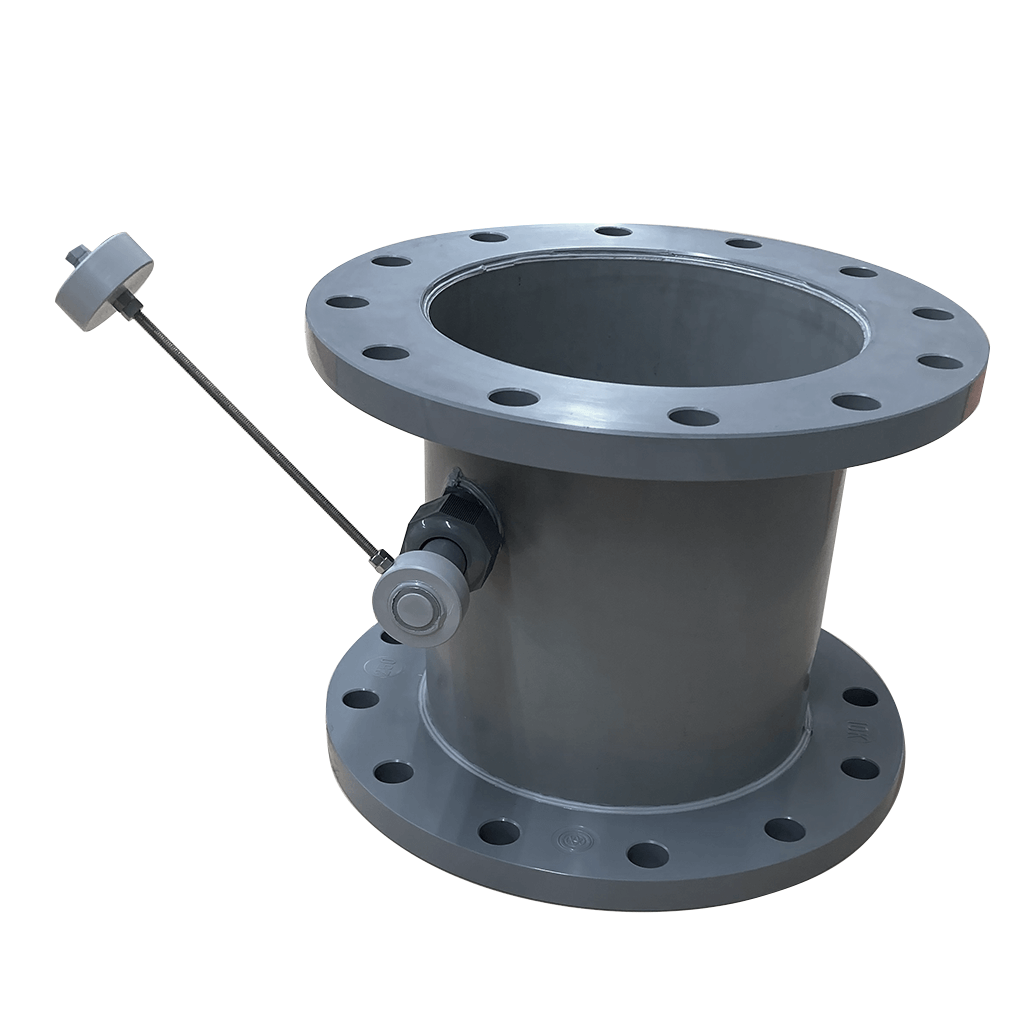

Damper for Air Intake and Exhaust
Installed in the middle of the piping, this damper allows airflow regulation by opening and closing the valve using the side lever.
Flange connection enables easy replacement.
Made of PVC, it is highly resistant to corrosion and offers excellent durability.

チャッキダンパー（F-5K、F-10K、ダクトフランジ）

吸気・排気用のダンパーです。
配管の途中に設けることで、ダンパーのサイドのレバーで弁を開閉してエアーの流量を調整できます。
フランジによる接続ですので、交換も簡単です。
PVC製で、腐食にも強く耐久性も優れています。

商品管理番号	KTD-001_003
ダウンロードファイル	図面

内訳	販売価格（単価 × 入数）	注文数
CD-150 品番 KTD-001-150 定価 169,000円＜F-5K＞ φD1：165 φD2：230 φD3：265 L：200 T：18 φe：19 n：8 ※350A以上は、20t加工フランジ	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-200 品番 KTD-001-200 定価 217,000円＜F-5K＞ φD1：216 φD2：280 φD3：320 L：250 T：20 φe：23 n：8 ※350A以上は、20t加工フランジ	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-250 品番 KTD-001-250 定価 278,000円＜F-5K＞ φD1：267 φD2：345 φD3：385 L：300 T：22 φe：23 n：12 ※350A以上は、20t加工フランジ	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-300 品番 KTD-001-300 定価 344,000円＜F-5K＞ φD1：318 φD2：390 φD3：430 L：350 T：22 φe：23 n：12 ※350A以上は、20t加工フランジ	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-350 品番 KTD-001-350 定価 427,000円＜F-5K＞ φD1：370 φD2：435 φD3：480 L：400 T：25 φe：25 n：12 ※350A以上は、20t加工フランジ	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-400 品番 KTD-001-400 定価 538,000円＜F-5K＞ φD1：420 φD2：495 φD3：540 L：450 T：25 φe：25 n：16 ※350A以上は、20t加工フランジ	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-450 品番 KTD-001-450 定価 616,000円＜F-5K＞ φD1：470 φD2：555 φD3：605 L：500 T：25 φe：25 n：16 ※350A以上は、20t加工フランジ	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-500 品番 KTD-001-500 定価 705,000円＜F-5K＞ φD1：520 φD2：605 φD3：655 L：550 T：25 φe：25 n：20 ※350A以上は、20t加工フランジ	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-600 品番 KTD-001-600 定価 792,000円＜F-5K＞ φD1：612 φD2：715 φD3：770 L：650 T：25 φe：27 n：20 ※350A以上は、20t加工フランジ	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-150 品番 KTD-003-150 定価 159,000円＜F-ダクトフランジ＞ φD1：165 φD2：206 φD3：230 L：200 T：5 φe：10 n：8	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-200 品番 KTD-003-200 定価 204,000円＜F-ダクトフランジ＞ φD1：216 φD2：264 φD3：296 L：250 T：5 φe：10 n：12	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-250 品番 KTD-003-250 定価 258,000円＜F-ダクトフランジ＞ φD1：267 φD2：322 φD3：358 L：300 T：5 φe：10 n：12	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-300 品番 KTD-003-300 定価 314,000円＜F-ダクトフランジ＞ φD1：318 φD2：382 φD3：421 L：350 T：5.5 φe：12 n：16	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-350 品番 KTD-003-350 定価 388,000円＜F-ダクトフランジ＞ φD1：370 φD2：432 φD3：470 L：400 T：5.5 φe：12 n：16	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-400 品番 KTD-003-400 定価 488,000円＜F-ダクトフランジ＞ φD1：420 φD2：482 φD3：520 L：450 T：5.5 φe：14 n：20	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-450 品番 KTD-003-450 定価 565,000円＜F-ダクトフランジ＞ φD1：470 φD2：540 φD3：590 L：500 T：6 φe：14 n：24	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-500 品番 KTD-003-500 定価 634,000円＜F-ダクトフランジ＞ φD1：520 φD2：590 φD3：640 L：600 T：6 φe：14 n：24	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-600 品番 KTD-003-600 定価 722,000円＜F-ダクトフランジ＞ φD1：612 φD2：672 φD3：712 L：650 T：6 φe：14 n：24	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-150 品番 KTD-002-150 定価 171,000円＜F-10K＞ φD1：165 φD2：240 φD3：280 L：200 T：22 φe：23 n：8 ※350A以上は、20t加工フランジ	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-200 品番 KTD-002-200 定価 222,000円＜F-10K＞ φD1：216 φD2：290 φD3：330 L：250 T：22 φe：23 n：12 ※350A以上は、20t加工フランジ	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-250 品番 KTD-002-250 定価 281,000円＜F-10K＞ φD1：267 φD2：355 φD3：400 L：300 T：24 φe：25 n：12 ※350A以上は、20t加工フランジ	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-300 品番 KTD-002-300 定価 350,000円＜F-10K＞ φD1：318 φD2：400 φD3：445 L：350 T：24 φe：25 n：16 ※350A以上は、20t加工フランジ	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-350 品番 KTD-002-350 定価 432,000円＜F-10K＞ φD1：370 φD2：445 φD3：490 L：400 T：25 φe：25 n：16 ※350A以上は、20t加工フランジ	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-400 品番 KTD-002-400 定価 545,000円＜F-10K＞ φD1：420 φD2：510 φD3：560 L：450 T：25 φe：27 n：16 ※350A以上は、20t加工フランジ	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-450 品番 KTD-002-450 定価 627,000円＜F-10K＞ φD1：470 φD2：565 φD3：620 L：500 T：30 φe：27 n：20 ※350A以上は、20t加工フランジ	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-500 品番 KTD-002-500 定価 713,000円＜F-10K＞ φD1：520 φD2：620 φD3：675 L：600 T：30 φe：27 n：20 ※350A以上は、20t加工フランジ	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-600 品番 KTD-002-600 定価 802,000円＜F-10K＞ φD1：612 φD2：730 φD3：795 L：650 T：30 φe：33 n：24 ※350A以上は、20t加工フランジ	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください

内訳	販売価格（単価 × 入数）	注文数
CD-150 品番 KTD-001-150 定価 169,000円＜F-5K＞ φD1：165 φD2：230 φD3：265 L：200 T：18 φe：19 n：8 ※350A以上は、20t加工フランジ	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-200 品番 KTD-001-200 定価 217,000円＜F-5K＞ φD1：216 φD2：280 φD3：320 L：250 T：20 φe：23 n：8 ※350A以上は、20t加工フランジ	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-250 品番 KTD-001-250 定価 278,000円＜F-5K＞ φD1：267 φD2：345 φD3：385 L：300 T：22 φe：23 n：12 ※350A以上は、20t加工フランジ	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-300 品番 KTD-001-300 定価 344,000円＜F-5K＞ φD1：318 φD2：390 φD3：430 L：350 T：22 φe：23 n：12 ※350A以上は、20t加工フランジ	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-350 品番 KTD-001-350 定価 427,000円＜F-5K＞ φD1：370 φD2：435 φD3：480 L：400 T：25 φe：25 n：12 ※350A以上は、20t加工フランジ	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-400 品番 KTD-001-400 定価 538,000円＜F-5K＞ φD1：420 φD2：495 φD3：540 L：450 T：25 φe：25 n：16 ※350A以上は、20t加工フランジ	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-450 品番 KTD-001-450 定価 616,000円＜F-5K＞ φD1：470 φD2：555 φD3：605 L：500 T：25 φe：25 n：16 ※350A以上は、20t加工フランジ	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-500 品番 KTD-001-500 定価 705,000円＜F-5K＞ φD1：520 φD2：605 φD3：655 L：550 T：25 φe：25 n：20 ※350A以上は、20t加工フランジ	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-600 品番 KTD-001-600 定価 792,000円＜F-5K＞ φD1：612 φD2：715 φD3：770 L：650 T：25 φe：27 n：20 ※350A以上は、20t加工フランジ	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-150 品番 KTD-003-150 定価 159,000円＜F-ダクトフランジ＞ φD1：165 φD2：206 φD3：230 L：200 T：5 φe：10 n：8	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-200 品番 KTD-003-200 定価 204,000円＜F-ダクトフランジ＞ φD1：216 φD2：264 φD3：296 L：250 T：5 φe：10 n：12	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-250 品番 KTD-003-250 定価 258,000円＜F-ダクトフランジ＞ φD1：267 φD2：322 φD3：358 L：300 T：5 φe：10 n：12	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-300 品番 KTD-003-300 定価 314,000円＜F-ダクトフランジ＞ φD1：318 φD2：382 φD3：421 L：350 T：5.5 φe：12 n：16	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-350 品番 KTD-003-350 定価 388,000円＜F-ダクトフランジ＞ φD1：370 φD2：432 φD3：470 L：400 T：5.5 φe：12 n：16	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-400 品番 KTD-003-400 定価 488,000円＜F-ダクトフランジ＞ φD1：420 φD2：482 φD3：520 L：450 T：5.5 φe：14 n：20	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-450 品番 KTD-003-450 定価 565,000円＜F-ダクトフランジ＞ φD1：470 φD2：540 φD3：590 L：500 T：6 φe：14 n：24	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-500 品番 KTD-003-500 定価 634,000円＜F-ダクトフランジ＞ φD1：520 φD2：590 φD3：640 L：600 T：6 φe：14 n：24	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-600 品番 KTD-003-600 定価 722,000円＜F-ダクトフランジ＞ φD1：612 φD2：672 φD3：712 L：650 T：6 φe：14 n：24	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-150 品番 KTD-002-150 定価 171,000円＜F-10K＞ φD1：165 φD2：240 φD3：280 L：200 T：22 φe：23 n：8 ※350A以上は、20t加工フランジ	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-200 品番 KTD-002-200 定価 222,000円＜F-10K＞ φD1：216 φD2：290 φD3：330 L：250 T：22 φe：23 n：12 ※350A以上は、20t加工フランジ	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-250 品番 KTD-002-250 定価 281,000円＜F-10K＞ φD1：267 φD2：355 φD3：400 L：300 T：24 φe：25 n：12 ※350A以上は、20t加工フランジ	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-300 品番 KTD-002-300 定価 350,000円＜F-10K＞ φD1：318 φD2：400 φD3：445 L：350 T：24 φe：25 n：16 ※350A以上は、20t加工フランジ	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-350 品番 KTD-002-350 定価 432,000円＜F-10K＞ φD1：370 φD2：445 φD3：490 L：400 T：25 φe：25 n：16 ※350A以上は、20t加工フランジ	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-400 品番 KTD-002-400 定価 545,000円＜F-10K＞ φD1：420 φD2：510 φD3：560 L：450 T：25 φe：27 n：16 ※350A以上は、20t加工フランジ	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-450 品番 KTD-002-450 定価 627,000円＜F-10K＞ φD1：470 φD2：565 φD3：620 L：500 T：30 φe：27 n：20 ※350A以上は、20t加工フランジ	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-500 品番 KTD-002-500 定価 713,000円＜F-10K＞ φD1：520 φD2：620 φD3：675 L：600 T：30 φe：27 n：20 ※350A以上は、20t加工フランジ	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
CD-600 品番 KTD-002-600 定価 802,000円＜F-10K＞ φD1：612 φD2：730 φD3：795 L：650 T：30 φe：33 n：24 ※350A以上は、20t加工フランジ	販売価格（単価 × 入数）会員のみ公開	注文数ご注文にはログインしてください
